Hej,

Stort tack för att ni tar er tid och svarar på mitt problem.

Larsson: Om du har tillgång till ett schema och kan ge mig information via det hade jag varit extremt tacksam.

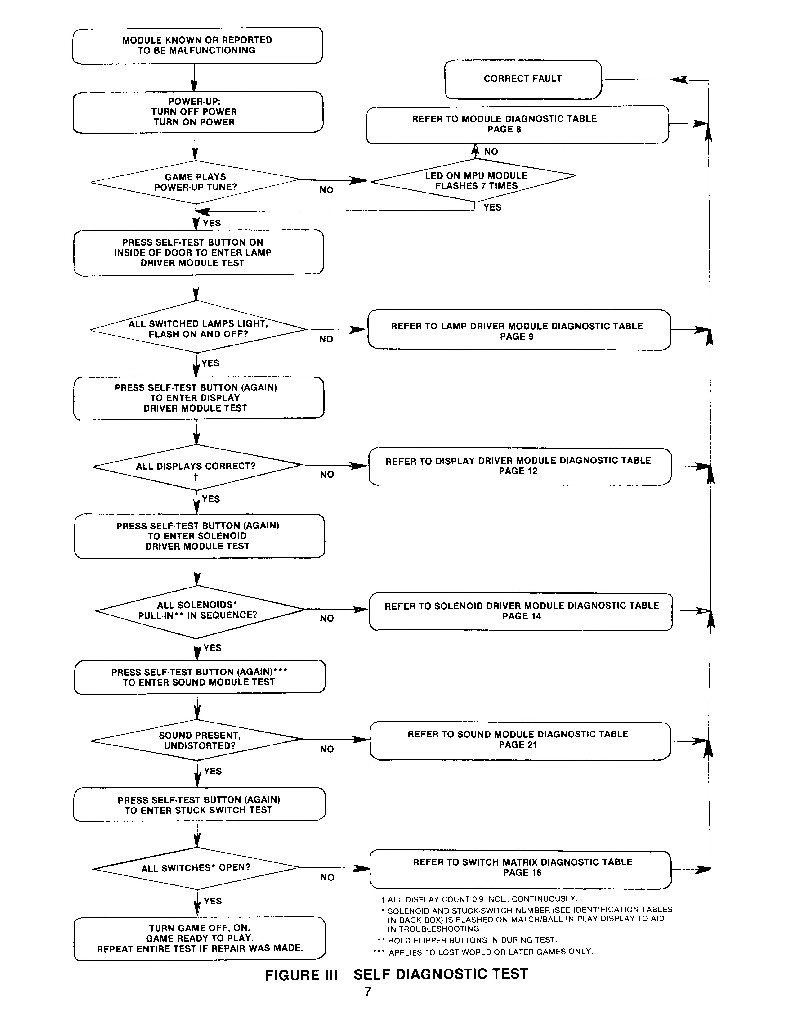

Leffe: Dum fråga kanske men hur gör jag ett solenoid test? Gällande de felen du beskriver med solenoid-kortet. Är det att byta hela solenoidkortet i så fall eller handlar det om att rengöra kontakter eller liknande?

Som ni märker är jag inte speciellt erfaren gällande just flipperspel utan köpte KISS-flipperspelet för 5 år sedan då jag är ett stort KISS-fan och detta var min pojkdröm att ha ett sådant när jag blev stor. Jobbar med elektronik om än mest på en teoretisk nivå så jag har lite koll gällande elektronik men dock ingen erfarenhet gällande flipperspel.

Det som hände med mitt spel var att jag ville justera den högra flippern då den hängde sig väldigt ofta men lyckades väl i det läget göra så att den låste sig.

När jag slog på spelet efter justeringen låste sig flippern i högt läge och efter att jag hade tryckt ner den med fingret igen var den stendöd. Jag har varit med om det en gång tidigare och bytte då spolen då den vid det tillfället luktade bränt och då fungerade spelet igen den gången.

Denna gången tyckte jag dock inte att spolen luktade bränt men då jag hade en extra spole så provade jag att byta den som förra gången. Då jag slog på spelet efter bytet gick flippern direkt upp i högt läge igen och när jag sedan tryckte ner den manuellt med fingret var det även denna gången tokdöd.

Hoppas ovanstående kan ge någon vänlig expert några ytterligare ledtrådar om vad som kan vara fel.

Väldigt tacksam för att ni tar er tid och hjälper till!

Eftersom vänster flipper funkar, så drar relä K1.
Antingen är det fel på spolen eller switchen vid höger flipperknapp.

43 volten går direkt till flipperspolen, sen jordas den via kontakt 3-5 på K1 och flipperswitchen (flipperknappen).
Kolla även lödningarna på solenoid-kortet J2-1 och J1-9

Vad du också skulle kontrollera, är att du har spänning fram till alla tre lödöronen på spolen.
1. Spelet på i game over-läge.
2. Ställ multimeten på VDC.
3. Svart mätprob på jordfläta.
4. Röd mätprob på spolens lödöron, ett i taget. 43 VDC skall avläsas på alla tre.
5. Ingen spänning på något av öronen: Kontrollera först säkring och säkringshållare. Annars antagligen kabelbrott eller brott i någon lödning i kedjan från föregående spole.
6. Bara spänning på 2 öron. Troligen är spole eller EOS-switch trasig. Eller så kan någon av spolens lindningar släppt i lödningen och lossat från sitt lödöra.

Angående punkt 1 ovan, så kan du mäta resistansen över spolen.
1. Stäng av spelet.
2. Ställ multimetern på Ohm.
3. Mät mellan ytteröron. Man skall avläsa ca 3 Ohm över spolen. Inte under 2,5 Ohm. Mät även mellan mittenörat och power-sidan. (Det öra med två ledare eller kraftigare ledare anslutna.) Samma skall avläsas där. Jämför med den fungerande flipperspolen.

Edit: Kontrollera också att de två dioderna mellan lödöronen är fastlödda och att de sitter rätt. Jämför med fungerande flipperspolen.

Om du inte har en extra spole hemma kan du ju skifta den fungerande till den icke fungerande sidan , bara för att se om det funkar . Då vet du ju säkert att det är spolen ..

I övrigt har du rätt , 2 brända spolar på samma sida luktar lite mysko ...

Hej unionbruce

Enligt din ohm mätning på den ej fungerande spolen, så är inte eos switchen sluten. Det ska vara noll eller nästan noll ohm när den är sluten som på din andra. Förutsatt att du har kopplat kablarna rätt.
Kortslut eos switchen temporärt med tex ett gem eller liknande och prova igen.

Någon transistor mer än den som drar flipper relät är inte inblandat i detta utan kretsen är kopplat som Leffe säger.

Låter mekaniskt. En flipperrenoveringssats vore nog på sin plats om du inte redan köpte en sådan när spelet införskaffades.
