Nu har vi kollat lite mer, och matningen till Power-kortet (A2) är korrekt.

Alla mindre värden på Power-kortet är också korrekta.

MEN 42/60-voltarna finns inte. Likriktardioderna har brunnit av. Vi vet alltså ATT det finns ett fel och VAR, men problemet är - HUR har detta uppkommit?

Byter vi dessa och slår igång så finns väl en mycket stor risk att drabbas av samma fel IGEN.

Så hur går vi tillväga i nästa steg, efter att vi reparerat Power-kortet?

Har lött fast en del lösa/knepiga kablar, bl a vid credit-wheel, MEN problemen är fortfarande kvar. Har nu gått igenom så grundligt jag kan, men kan inte se några fler uppenbara fel.

Det känns lite som om det är ett fel på som påverkar alltihopa.

Är det någon som vet hur uppstartsprocessen är på Recelspelen?

Vad jag förstår får S-relät (START/RESTART) signal som släpper TILT HOLD och HOLD-reläerna (R och H) och därefter kan credits matas i och spel startas. Är detta korrekt?

Hur får S-relät sin signal - direkt vid ström på?

Har fortfarande inte fått rätsida på TILT:en.
Det verkar finnas FYRA TILT-switchar totalt.
En i myntluckan och en i mitten av kabinettet som är Normally ON, och sen två i kabinettet, alldeles till vänster om myntluckan som är Normally OFF (kultilten och den där svängarmstilten).

Dessa två sistnämnda kan ses här:


Den i mitten av kabinettet är inringat i RÖTT här:


Den fjärde, i luckan, kan ses i bilden ovan i tidigare post.

Vad jag förstår är det inga fel på nån av switcharna. Ser inte heller några uppenbara fel mot spolarna eller så.

Vidare - det finns två stycken radio-kontaktsplatser i mitten av kabinettet, inringade i GULT i bilden ovan. Det finns inga kontakter till dessa att finna någonstans, och det finns heller inga etiketter på dessa två.

Är det någon som vet VAD dessa två kontakter gör och varför de inte är ipluggade i mitt spel? Har de något med det här tilt-problemet att göra?

Slam-tilt-switchen (i mitten på sista bilden ovan) i myntluckan verkar vara en SLUTEN switch. När jag ÖPPNAR denna så slutar spolen slå.

MEN det verkar inte som om det går att resetta tilten på nåt sätt? Ska inte tilten resettas när kulan går ner i mitten?

Nu har jag joxat lite här, men stötte direkt på nya problem som jag har frågor om. Såklart.

Har bytt spole i myntluckan (tack Kristian på pin-games.se!) och även lött in en tryckknapp istället för myntswitch #2 (som ändå saknades).

Fronten ser idag ut såhär:


Problemet är att när jag slår på spelet så står spolen i myntluckan och "slår", konstant. Den låter för jäkligt!

TILT-lampan lyser.

Credits går inte att få i med tryckknappen (men det är väl logiskt om tilt-kretsen är sluten nånstans).

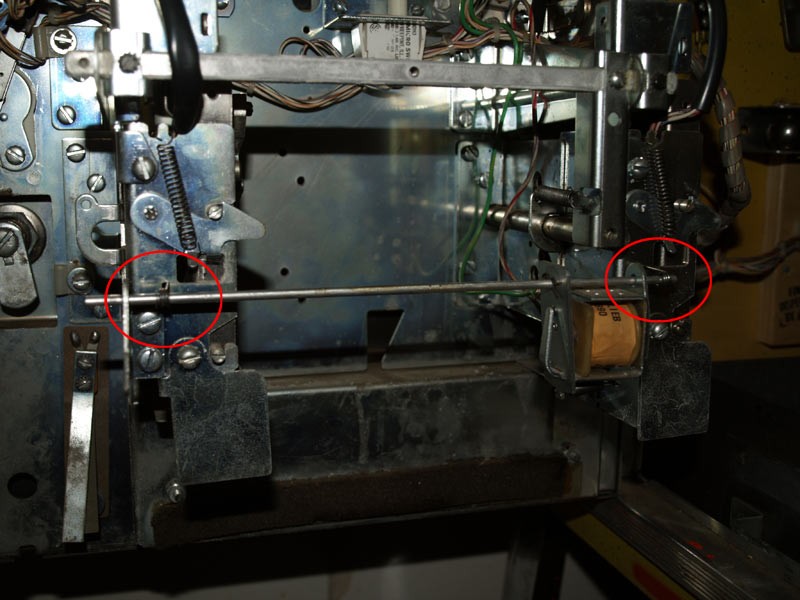

Så här ser myntluckan ut inne:


Ringen till vänster är alltså myntswitch #2 som går till röda knappen på framsidan. Ringen till höger är nya spolen.

Nu undrar jag: kan någon av dessa två ingrepp ha något med tilt-kretsen att göra?

Är det något speciellt med Recel-tiltkretsen jag bör veta om?

Tilt-kretsarna vid myntlucka och inne i kabinett, vid fronten, SER okay ut - men jag är såklart osäker.

Och varför gör spolen som den gör??

Tips mottages tacksamt på vad som kan ha hänt!

Tack DAH för ovan.

Lite update:
Likriktarna är nu bytta och alla spänningar på de två traforna är mätta. De levererar helt okay värden, visserligen 12 volt för lamporna, men det har väl att göra med att det inte belastas just nu.

Det ser alltså positivt ut och det visar också att den lilla trafon INTE gått sönder. (Puh!)

Nu uppkommer dock frågan: VAD var det som belastade den lilla trafon så lindningarna började smälta? Det är ju uppenbart att någonting i flippret var elakt - men VAD kan detta ha varit?

Min plan just nu är följande:
1. Löda om jord till korten i backboxen.
2. Byta stora cappen på powerkortet.

DAH kan väl kanske verifiera om det sen är vettigt att BARA koppla in Powerkortet och mäta spänningarna UT från detta för att se om det överhuvudtaget levererar rätt och fungerar korrekt? Är det rätt väg att gå?

Om Powerkortet också visar sig fullt funktionsdugligt - vad är nästa steg? Dunka i de två andra korten i backboxen och hoppas på det bästa?

DAH: Det som sitter där nu är ett 3,6 Volts AA. Jag planerar att byta ut mot tre stycken 1,5 Volts AA i enlighet med beskrivningen här:
http://www.pinrepair.com/sys1/index.htm#battery

Ståltrådarna: Ska kolla upp hur det ser ut här.
